覆膜在線纏繞機一體機

設備介紹：

一、基本情況（主要技術要求）

1、包裝規格：L 1000-1200mm(1500MAX)×W 1000-1200mm×H 500-1600mm

2、對角線長： 1700 mm（max）

3、包裝過程： 除更換膜卷之外，全部自動運行.

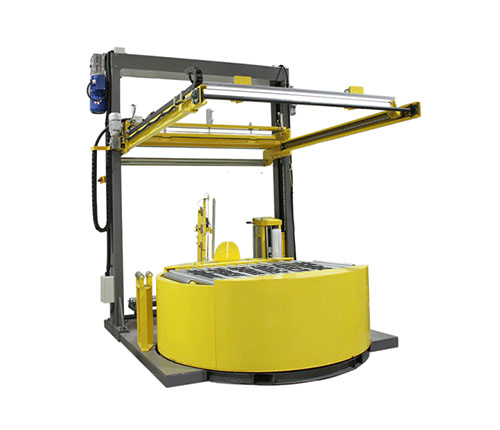

二、YK2000FZ-PL-DM覆膜在線纏繞機一體機（附帶自動上斷撫膜系統）

?  技術參數

2 轉盤直徑：2000mm

2 轉盤高度：600mm

2覆膜寬度范圍：1200-1600mm

2 托輥直徑：76mm

2 輸送速度：12m/min

2 出膜速度：0-104m/min

2 膜架升降速度：0-6.6 m/min

2 覆膜升降速度：0-10.5 m/min

2 覆膜行走速度：0-8.3 m/min

2 輸送電機功率：0.75kw

2 轉盤電機功率：1.5kw

2 升降電機功率：0.37kw

2 預拉電機功率：0.2KW

2 氣壓:不小于0.6MPa

2 電源電壓   380 V 50hz

2 重量：1400kg

2 轉盤速度：0-15轉/分鐘

2 包裝效率：10-25件/小時

2 轉盤承重：≤1500KG

2 光電自動感測高度和可移動限位塊限制包裝高度任意選擇

2 轉盤和升降變頻調速，手動調整轉盤速率，可分別調整膜架上升和下降速度

2 手動調整薄膜輸出拉力

2 預拉伸膜架，理論拉伸比1：2

2 設定頂層圈數1-9

2 設定底層圈數1-9

2 氣動自動上下膜機構

? 主要性能

控制系統

2 PLC可編程控制，纏繞層數及次數可變更

2 光電開關自動感測貨物高度

2 上、斷膜 撫摸過程自動控制

轉臺驅動

2 轉臺鏈條傳動，緩啟動、緩停止、自動復位；

2 轉臺速度0～15 rpm 變頻調速；

薄膜系統

2 開門式膜架，穿膜更方便；

2 膜架動力變頻預拉伸機構，預拉伸可達200%；

2 膜架升降機構雙鏈條牽引，行走裝置封閉、自潤滑；

2 膜架上升、下降速度分別變頻調速，送膜速度無極可調；

2 頂部及底部纏繞數分別單獨可調；

2 薄膜隨動系統，主動送膜；

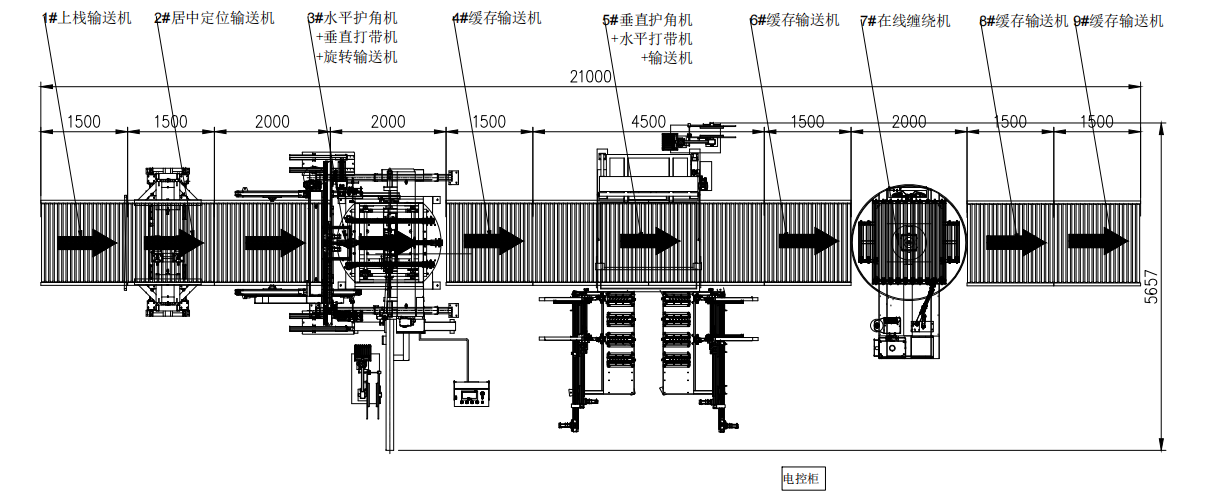

方案示意圖
