鋼絲繩楔形接頭的安裝規范

作者:辰力小編????來源:辰力鋼板起重鉗官網???發布時間:2022-11-28 11:02:57????瀏覽量:103

鋼絲繩楔形接頭用于鋼絲繩的尾端固定,起到緊固的作用,多用于各種起重機上使用鋼絲繩時纏繞到起重滑車或者滑輪吊鉤等位置后,接頭的一端需要固定,就可以用這種工具。安裝使用需要有較高的牢固性不能脫落,根據鋼絲繩的公稱直徑選擇合適的對應型號。

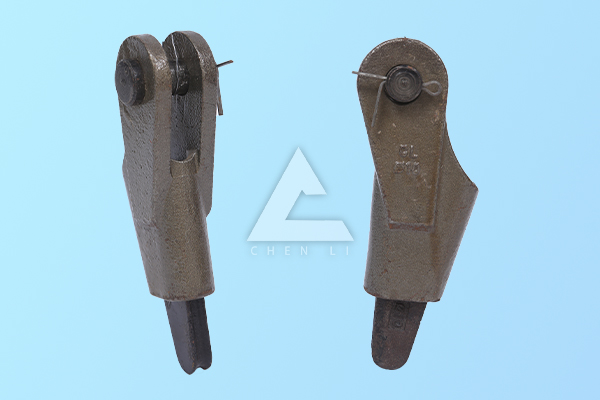

鋼絲繩楔形接頭


在熟悉安裝規范之前,先來了解它的結構,可以結合上圖和下圖圖紙來理解:

一、結構說明

接頭通過鑄造或者焊接制作而成,外側一層成為楔套,里邊那一層只能看到下方一角的為楔芯,上方圓的是銷軸、橫銷。其工藝根據生產標準GB/T 5973—2006,即“鋼絲繩用楔形接頭”進行制作。

楔形接頭

二、安裝使用

1.使用時可按照圖紙中右側示意的方法穿入鋼絲繩,直徑應為型號吻合,這種方法類似于鋼絲繩套環(雞心環)的使用。

2.上述1中需要注意的一點就是穿入方向,從鋼絲繩楔形接頭不難看出,一個是垂直的,另一個是傾斜于地面水平線的。選擇應該是鋼芯的鋼絲繩,從垂直的位置穿進,然后另一側穿出,穿繞方向不能錯誤。規則為:鋼絲繩受力和楔形接頭受力方向一致。

3.為了避免鋼絲繩滑出需要相配套的鋼絲繩卡扣裝置,從楔形接頭出來的鋼絲繩可以再繞一圈,或再添加一小節鋼絲繩和原來的末端一起,利用卡扣固定住。


鋼絲繩楔形接頭標準尺寸

B、A、R對應上圖圖紙的尺寸


SIZE
(mm)
W.L.L.
(KN)
B.L.L.
(KN)
B
(mm)
D(H10)
(mm)
A
(mm)
R
(imm)
PINWEIGHT
(kg)
61043291690162×200.56
810513118100252×200.77
1015713820120252×251.01
12201004425155302×251.77
1425118.55130185352×253.02
1630161.36034195423×304.6
18351846436195443×305.35
2050249.67238220503x307.9
2255285.37640240524×5010.8
24653278350260604×5018.9
2675373.69255280654×5017.2
2895487.69755305704×5019.5
3212060011065360775×6032.9
3615578012270390855×6043
4020098414575470905×6055
